Цифровой электростимулятор
и миограф ЦЭСЛ-М

Прибор для лабораторных работ по физиологии: стимуляция, регистрация сокращений мышц и синхронный анализ данных в одном комплексе.

Мышцы лягушки Сердце / гладкая мускулатура Мед / био / фарм вузы
Открыть анализатор Скачать ПО Инструкция
1–500 Гцчастота стимуляции
10 кГцопрос датчика
0–15 Вамплитуда импульса

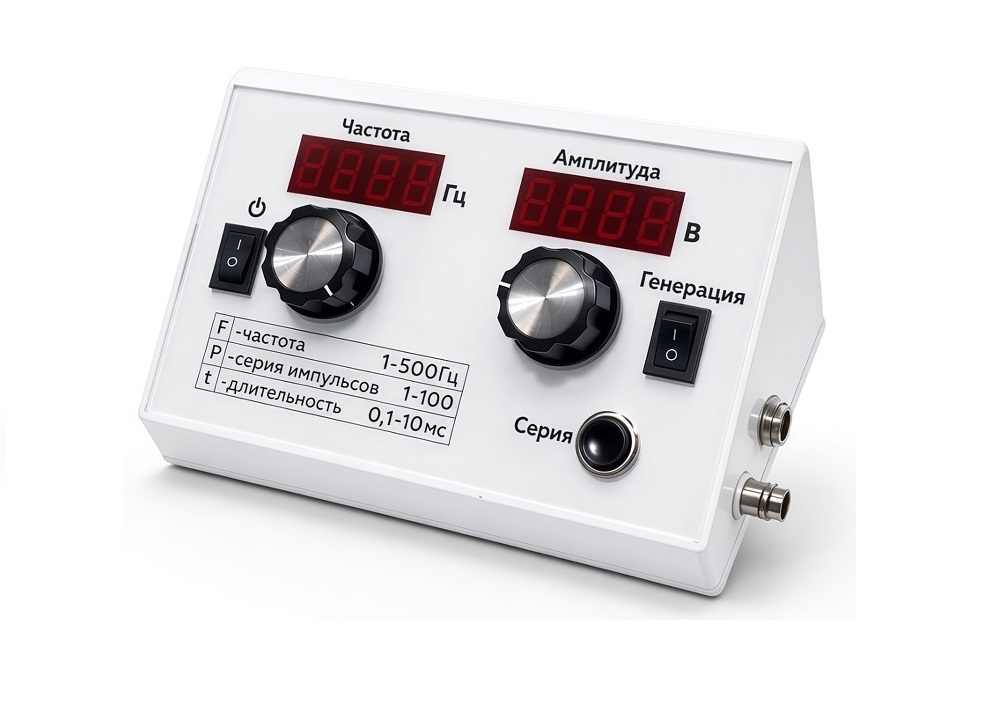

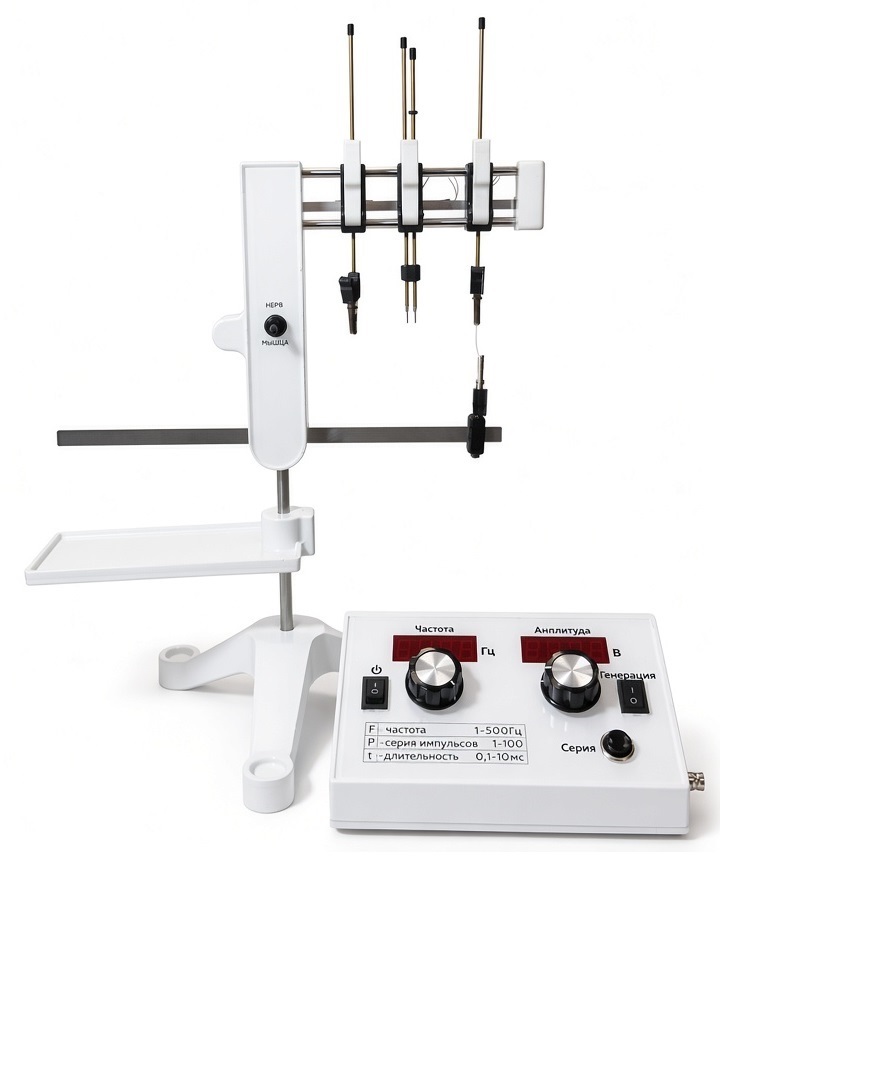

Комплекс ЦЭСЛ-М — блок и штатив
Готов к эксперименту

Онлайн-анализатор данных

Открывайте файлы .bin в браузере: кривая сокращения, метки стимуляции, масштабирование, навигация по истории и экспорт в PNG. Без установки ПО — удобно для домашнего разбора и проверки работ студентов.

Визуализация .bin Метки импульсов Масштаб Ctrl+колесо Экспорт PNG День / Ночь
Открыть

Ключевые возможности

От стимуляции до сохранения и анализа результатов — всё в одном комплексе.

Электростимуляция

Прямоугольные импульсы 1–500 Гц, длительность 0,4–5,0 мс или ШИМ, амплитуда 0–15 В / 0–3,3 В, пакеты 1–999.

Цифровой миограф

Магнитный бесконтактный датчик, АЦП 12 бит, опрос 10 кГц. Точная регистрация механических сокращений.

ПО «Цифровой миограф» v3.0

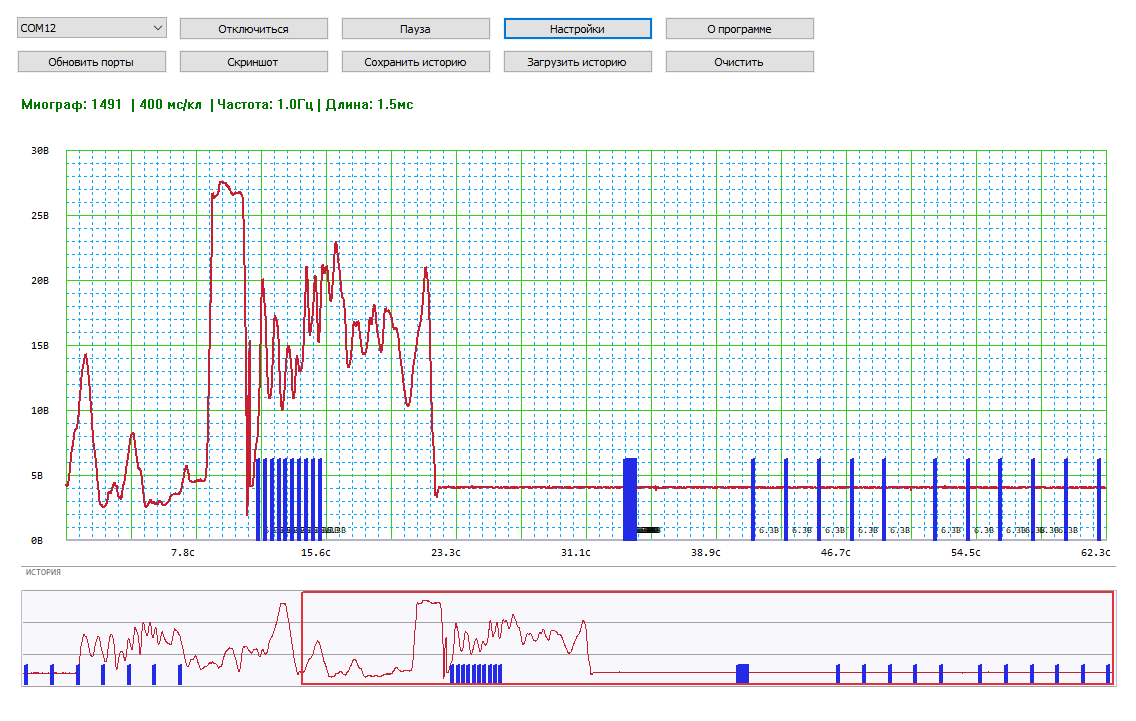

Запись в реальном времени, история, калибровка, скриншоты, сохранение и загрузка .bin.

Синхронная регистрация

На одном графике — кривая сокращения и метки стимулов с амплитудой и длительностью импульса.

Онлайн-анализатор

Анализ экспериментов в браузере на ПК, планшете или телефоне. Данные обрабатываются локально.

Для учебного процесса

Оптимум/пессимум, одиночное сокращение и тетанус, свойства сердечной и гладкой мускулатуры.

Технические характеристики

Параметры стимулятора, миографа и ПО по руководству пользователя.

Электростимулятор

Форма импульсаПрямоугольная (П-образная)
Частота1–500 Гц
Длительность (t)0,4–5,0 мс
Режим ШИМ (S)Скважность 1–99 %
Амплитуда0–15 В или 0–3,3 В
Выходной токдо 20 мА
Пакет импульсов (P)1–999 (по умолчанию 10)
ВыходBNC · миограф GX12-5

Миограф и ПО

ДатчикМагнитный, бесконтактный
АЦП12 бит (0–4095)
Частота опроса10 кГц
ИнтерфейсUSB, виртуальный COM-порт
Скорость обмена500 000 бод
ОСWindows 10 / 11 x64
Памятьот 2 ГБ (рекомендуется 4 ГБ)
Формат данных.bin · экспорт PNG

Лабораторный эксперимент

Нервно-мышечный препарат лягушки: стимуляция и регистрация сокращений.

Подготовка

Сборка миографа, GX12-5 и USB, запуск ПО, выбор COM-порта.

Калибровка

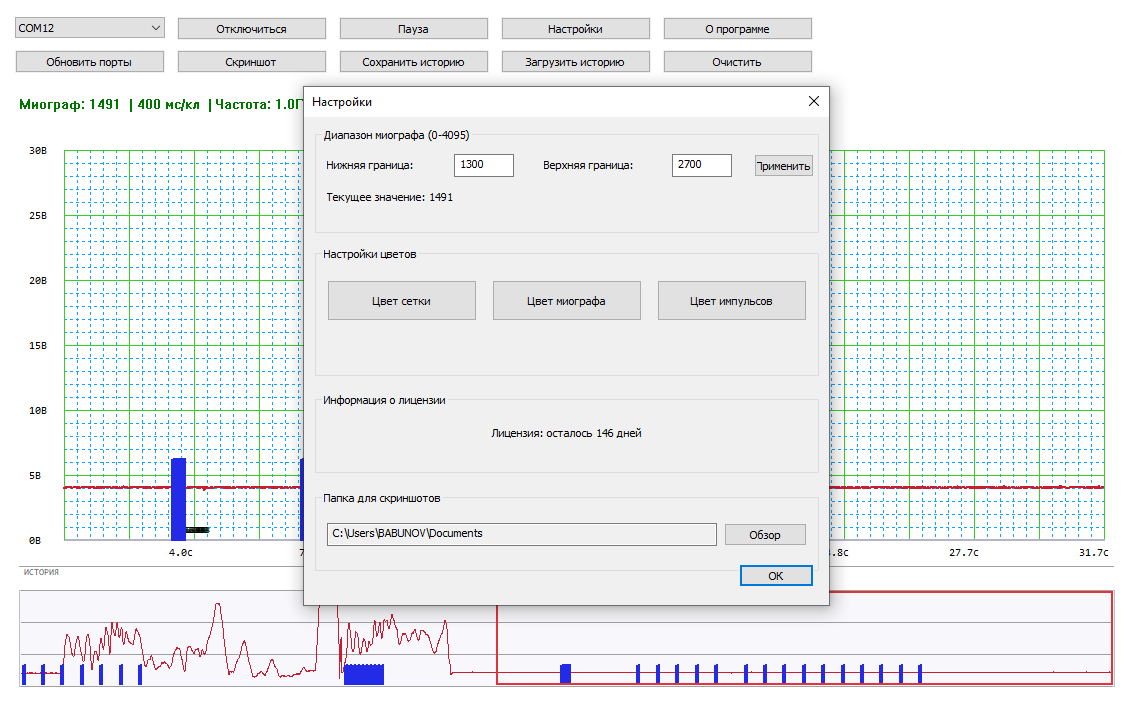

Min/Max Y по положению коромысла: расслабление и макс. сокращение.

Стимуляция

Пакет («Серия») или непрерывно («Пуск»). Параметры F, t/S, P, амплитуда.

Анализ

Масштаб, история, скриншоты (Q), сохранение .bin и разбор в анализаторе.

Объект исследования

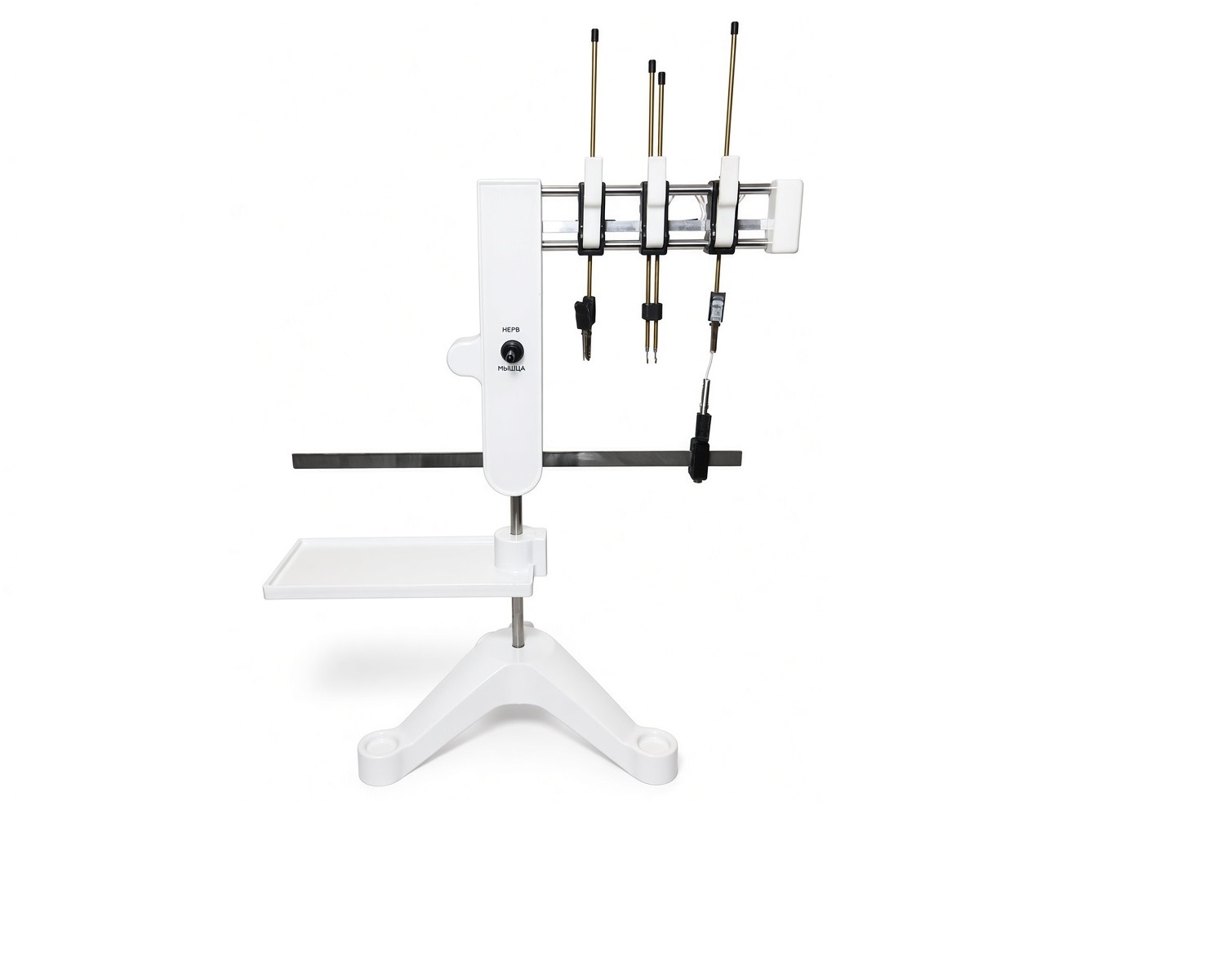

Икроножная мышца с седалищным нервом. Фиксация в зажиме, нерв на вилочковых электродах, лигатура к коромыслу.

Что изучают

Сила сокращения от силы раздражителя, одиночное сокращение и тетанус, оптимум и пессимум частоты, свойства сердечной и гладкой мускулатуры.

Скачать ПО и документацию

Программа и полное руководство пользователя для работы с ЦЭСЛ-М.

Программа v3.0

«Цифровой миограф» для Windows 10/11

Скачать EXE

Руководство

Полная инструкция по эксплуатации (PDF)

Скачать PDF
Системные требования: Windows 10/11 x64, от 2 ГБ ОЗУ, USB 2.0+. Для активации лицензии — запуск от имени администратора. Драйвер COM-порта — с USB-носителя комплекта.

Инструкция по эксплуатации

Назначение, характеристики, сборка, калибровка, органы управления, лицензия, онлайн-анализатор и техника безопасности.

Скачать инструкцию Перейти в анализатор

Частые вопросы

Подключение, лицензия и работа с данными.

Как подключить прибор к компьютеру?
Подключите блок по USB Type-C. Windows определит виртуальный COM-порт. При необходимости установите драйвер с USB-носителя комплекта. В программе выберите порт и нажмите «Подключиться».
Что делать, если нет сигнала миографа?
Проверьте кабель GX12-5, положение коромысла и выполните калибровку Min/Max Y в настройках. Убедитесь, что запись запущена кнопкой «Старт».
Как работает онлайн-анализатор?
Сохраните эксперимент в .bin в десктопной программе, откройте анализатор и загрузите файл. Данные обрабатываются локально в браузере.
Какие лицензии доступны?
Годовая (366 дней), бессрочная и тестовая (30 дней, один раз). Активация привязана к Computer ID. Для записи лицензии нужен запуск от имени администратора.

Поддержка и контакты

Поставка, активация лицензии и эксплуатация комплекса ЦЭСЛ-М.

kulibin997@yandex.ru 8-910-575-65-29 @schoolelektroniki
г. Рязань, ул. Черновицкая, 6, к.2

Гарантия

24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев с даты выпуска. Ремонт электроники — квалифицированным специалистом.
